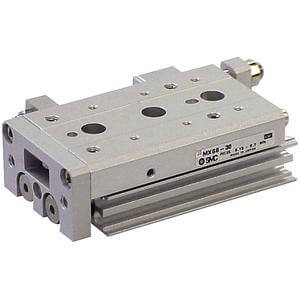

MXS, Lufttisch, Kreuzrollenführung – MXS25TF-50

• Anwendungen, die präzise Bewegungen im Bereich von 10–150 mm (1/2–6″) erfordern, benötigen in der Regel einen Zylinder und eine Präzisionsführung. Der MXS erfüllt diese Anforderungen durch die Integration eines Kreuzrollenlagers mit Führung und zwei kleinen Luftzylindern zur kompakten Kraftübertragung. Der MXS ist in sechs Größen mit jeweils festen Hublängen erhältlich und standardmäßig mit einer Automatikschalterfunktion ausgestattet. Hubverstellungen für Ausfahren, Einfahren oder beides sind in den Bereichen 0–5 mm, 0–15 mm und 0–25 mm verfügbar. Darüber hinaus gibt es zahlreiche weitere Standardoptionen, darunter Dämpfer, Endarretierung, axiale Anschlüsse und Puffer.

Hauptmerkmale

• Luftschlitten
• Kolbendurchmesser: 6, 8, 12, 16, 20, 25 (mm)
• Hub: 5 mm bis 150 mm, abhängig vom Kolbendurchmesser
• Mit oder ohne Hubverstellung, mit oder ohne Dämpfer
• Optionen: Puffer, Endarretierung, axiale Anschlüsse
• Verschiedene Schalter mit unterschiedlichen Kabellängen

Technische Daten

• Kolbendurchmesser: 25 mm
• Anschlussgewinde: TF (G)
• Hub: 50 mm
• Verstellung: ohne Verstellung
• Funktion: Standard
• Automatikschalter: ohne Schalter
• Kabelführung oder vorkabelter Anschluss: 05 M Kabelführung [oder keine, wenn kein Automatikschalter vorgesehen ist]
• Anzahl: 2 Stk. [oder keine, wenn kein Schalter vorgesehen ist]

Zusätzliche Informationen

• Teilenummer: MXS25TF-50
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
