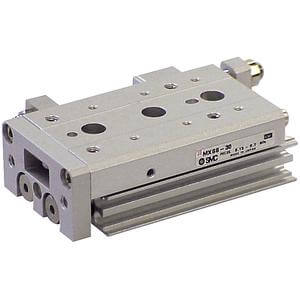

MXS, Schlitten-Tisch, Kreuzrollenführung – MXS25TF-150

• Anwendungen, die präzise Bewegungen im Bereich von 10-150 mm erfordern, benötigen in der Regel einen Zylinder und eine Präzisionsführung. Die MXS-Serie erreicht dies durch die Integration eines Kreuzrollenlagers mit einer Führung und zwei kleinen Luftzylindern für eine kompakte Krafterzeugung. Die MXS ist in sechs Größen mit jeweils festgelegten Hublängen erhältlich und standardmäßig mit der Möglichkeit zur Endlagenerkennung ausgestattet. Hubeinstellungen sind für den Ausfahrhub, den Einfahrhub oder beide in Bereichen von 0-5 mm, 0-15 mm und 0-25 mm erhältlich. Darüber hinaus gibt es viele weitere Standardoptionen, darunter Stoßdämpfer, Endverriegelung, axiale Leitungsführung und Puffer.

Hauptmerkmale

• Kompaktschlitten
• Kolbendurchmesser: 6, 8, 12, 16, 20, 25 (mm)
• Hübe: 5 mm bis 150 mm, abhängig vom Kolbendurchmesser
• Mit oder ohne Hubeinsteller, mit oder ohne Stoßdämpfer
• Optionen: Puffer, Endverriegelung, axiale Leitungsführung
• Vielzahl an Sensoren mit verschiedenen Anschlusskabel-Längen

Technische Daten

• Kolbendurchmesser: 25 mm
• Anschlussgewinde: TF (G)
• Hub: 150 mm
• Einsteller: ohne Einsteller
• Funktion: Standard
• Endlagensensor: ohne Sensor
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m Kabel [oder keine Angabe bei fehlendem Sensor]
• Anzahl: 2 Stk. [oder keine Angabe bei fehlendem Sensor]

Zusätzliche Informationen

• Artikelnummer: MXS25TF-150
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
