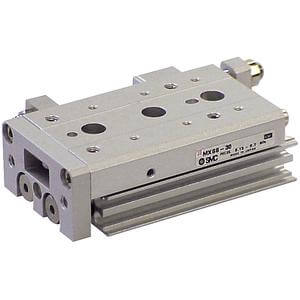

MXS, Schlitteneinheit, Kreuzrollenführung – MXS25TF-10

• Anwendungen, die eine präzise Bewegung im Bereich von 10-150 mm (1/2-6") erfordern, benötigen in der Regel einen Zylinder und eine Präzisionsführung. Die MXS-Serie erreicht dies durch die Integration eines Kreuzrollenlagers mit einer Führung und zwei kleinen Luftzylindern zur kompakten Krafterzeugung. Die MXS ist in sechs Größen mit jeweils festgelegten Hublängen erhältlich und standardmäßig mit der Möglichkeit zur Endlagenerkennung ausgestattet. Hubeinstellungen sind für Ausfahren, Einfahren oder beides in Bereichen von 0-5 mm, 0-15 mm und 0-25 mm verfügbar. Darüber hinaus gibt es viele weitere Standardoptionen wie Stoßdämpfer, Endverriegelung, axiale Leitungsführung und Puffer.

Hauptmerkmale

• Lineartisch
• Kolbendurchmesser: 6, 8, 12, 16, 20, 25 (mm)
• Hübe: 5 mm bis 150 mm, abhängig vom Kolbendurchmesser
• Mit oder ohne Hubeinsteller, mit oder ohne Stoßdämpfer
• Optionen: Puffer, Endverriegelung, axiale Leitungsführung
• Vielzahl an Sensoren mit unterschiedlichen Anschlusskabellängen

Spezifikationen

• Kolbendurchmesser: 25 mm
• Anschlussgewinde: TF (G)
• Hub: 10 mm
• Einsteller: ohne Einsteller
• Funktion: Standard
• Sensor: kein Sensor
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m Anschlusskabel [oder keine Angabe bei fehlendem Sensor]
• Anzahl: 2 Stk. [oder keine Angabe bei fehlendem Sensor]

Zusätzliche Informationen

• Teilenummer: MXS25TF-10
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
