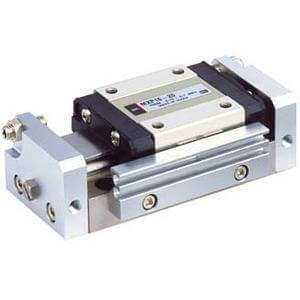

MXP, Hochpräzisions-Schlitteneinheit (Kugelführung) – MXP16-30B

• Der MXP ist ideal für Anwendungen, die hochpräzise Bewegungen bei kurzen Verfahrwegen erfordern. Der Präzisions-Schlittentisch verfügt über eine maschinell bearbeitete Führung mit sehr engen Toleranzen, die in Verbindung mit hochpräzisen Kugelumlaufführungen arbeitet. Dieser Schlitten erreicht eine Parallelität von 0,02 mm und eine Verdrehgenauigkeit von bis zu 0,03 Grad. Zwei der Montageflächen ermöglichen es, Werkstücke mit einer Toleranz von +/- 0,05 mm plus der Werkstücktoleranz zu halten. Der Schlitten enthält zwei Kolben, die unabhängig voneinander arbeiten, um die Bewegung des Antriebs zu gewährleisten.

Hauptmerkmale

• Präzisions-Pneumatik-Schlittentisch
• Kolbendurchmesser: 6, 8, 10, 12, 16 (mm)
• Hübe: 5 mm bis 30 mm, abhängig vom Kolbendurchmesser
• Mit Gummi- oder Metallanschlag oder Stoßdämpfer
• Vielzahl an Schaltern mit unterschiedlichen Leitungslängen

Spezifikationen

• Kolbendurchmesser: 16 mm
• Hub: 30 mm
• Einstellelement: B (Stoßdämpfer)
• Magnet: Magnet und Schiene
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (bzw. entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MXP16-30B
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
