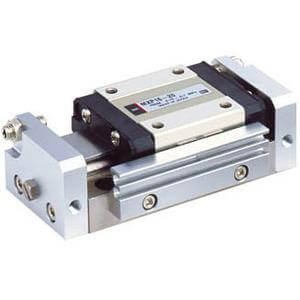

MXP, Hochpräzisions-Lineartisch (Kugelführung) – MXP12-25B

• Der MXP ist ideal für Anwendungen, die hochpräzise Bewegungen bei kurzen Verfahrwegen erfordern. Der Präzisions-Schlittentisch verfügt über eine maschinell bearbeitete Führung mit sehr engen Toleranzen, die in Verbindung mit hochgenauen Kugelumlaufführungen arbeitet. Dieser Schlitten erreicht eine Parallelität innerhalb von 0,02 mm und eine Verdrehgenauigkeit von bis zu 0,03 Grad. Zwei der Montageflächen ermöglichen die Bearbeitung von Werkstücken mit einer Toleranz von +/-0,05 mm zzgl. der Werkstücktoleranz. Der Schlitten enthält zwei Kolben, die unabhängig voneinander arbeiten, um die Bewegung des Antriebs zu gewährleisten.

Hauptmerkmale

• Präzisions-Luftschlitten
• Kolbendurchmesser: 6, 8, 10, 12, 16 (mm)
• Hublängen: 5 mm bis 30 mm, je nach Kolbendurchmesser
• Mit Gummi- oder Metallanschlag oder Stoßdämpfer
• Vielzahl an Schaltern mit unterschiedlichen Leitungslängen

Technische Daten

• Kolbendurchmesser: 12 mm
• Hub: 25 mm
• Einstellelement: B (Stoßdämpfer)
• Magnet: Magnet und Schiene
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MXP12-25B
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
