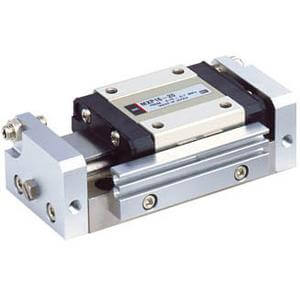

MXP, Hochpräzisions-Schiebetisch (umlaufende Lager) – MXP12-15C

• Der MXP ist ideal für Anwendungen, die eine hochpräzise Bewegung bei kurzen Hublängen erfordern. Die Präzisions-Lufttischplatte verfügt über eine gefräste Führung mit sehr engen Toleranzen, die in Verbindung mit hochpräzisen Wälzlagern mit rücklaufenden Kugeln arbeitet. Diese Lufttischplatte kann eine Parallelität von 0,02 mm und eine Nichtdrehungstoleranz von bis zu 0,03 Grad erreichen. Zwei der Befestigungsflächen ermöglichen es, das Werkstück mit einer Toleranz von +/-0,05 mm plus der Toleranz des Werkstücks zu halten. Die Lufttischplatte enthält zwei Kolben, die unabhängig voneinander arbeiten, um die Bewegung des Aktuators zu liefern.

Hauptmerkmale

• Präzisions-Lufttischplatte
• Bohrungsgrößen: 6, 8, 10, 12, 16 (mm)
• Hublängen: 5 mm bis 30 mm je nach Bohrungsgröße
• Mit Gummi- oder Metallanschlag oder Stoßdämpfer
• Verschiedene Schalter mit verschiedenen Kabellängen

Spezifikationen

• Bohrungsgröße: 12 mm
• Hublänge: 15 mm
• Anschlag: C (Metallanschlag)
• Magnet: Magnet und Schiene
• Endschalter: Ohne Schalter
• Kabellänge oder vorkabelierter Anschluss: 0,5 m (oder keiner im Fall ohne Schalter)
• Anzahl: 2 Stk. (oder keiner im Fall ohne Schalter)

Zusätzliche Informationen

• Teilenummer: MXP12-15C
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
