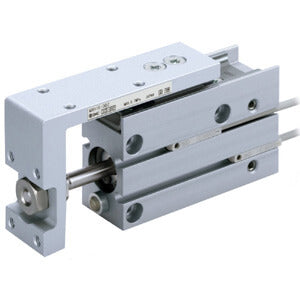

MXH-Z, Kompakt-Schlitten, Linearführung – MXH10-30Z

• Wir freuen uns, den verbesserten Kompaktschlitten der Serie MXH-Z vorzustellen. Dieses neue Modell verfügt über eine hochsteife Linearführung, die ein um bis zu 240 % höheres zulässiges Moment ermöglicht und den Einsatz bei Anwendungen mit weit entferntem Werkstück erlaubt. Die flexible und leichte Serie MXH-Z ist in Kolbendurchmessern von 6 bis 20 mm erhältlich, kann in vier Richtungen montiert und an drei Seiten mit Anschlüssen versehen werden. Aufgrund seiner hohen Laufgenauigkeit ist der Schlitten besonders für Transport- und Positionierungsaufgaben sowie für Anwendungen mit begrenztem Platzangebot, wie z. B. bei Dosierern, geeignet. Die Option zur direkten Montage der runden D-M9*-Sensoren reduziert zudem den Montageaufwand.

Hauptmerkmale

• Kolbendurchmesser: 6, 10, 16, 20 mm
• Sonderanschlüsse (nicht standardmäßig) als Option
• Gummipuffer
• RoHS-konform
• Für Sensoren geeignet

Spezifikationen

• Kolbendurchmesser: 10 mm
• Hub: 30 mm
• Sensor: Ohne Sensor
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. entfällt bei Ausführung ohne Sensor)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Sensor)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: MXH10-30Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
