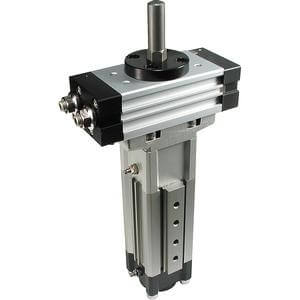

MRQ*32/40, Drehzylinder – MRQBS32-50CB

• Der MRQ ermöglicht lineare und rotative Bewegungen entweder gleichzeitig oder abwechselnd. Er eignet sich für viele Handhabungsanwendungen, ist einfach zu bedienen und ermöglicht in Kombination mit SMC-Greifern kombinierte Bewegungen zum Aufnehmen, Umsetzen und Drehen. Er ist mit Bohrungen von 32 und 40 mm sowie Hüben von 5 bis 100 mm erhältlich; der Drehwinkel beträgt 90° bis 180°. Anschlussöffnungen sind auf beiden Seiten des Zylinders verfügbar, ebenso wie eine Endlagenabfrage für alle Positionen.

Technische Daten

• Gewinde: Rc(PT)
• Befestigung: B (Grundausführung)
• Größe: 32 mm
• Hub: 50 mm
• Endlagendämpfung: C (Luftpolsterdämpfung am Teil für die lineare Bewegung)
• Drehwinkel: B (170°~190°)
• Automatischer Schalter: Kein Schalter
• Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 4 Stück (oder entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: MRQBS32-50CB
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412390090

Dokumente

• Katalog (PDF)
• CAD-Modell
