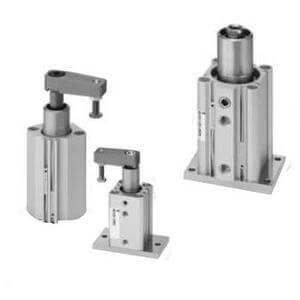

MK-Z-Drehspannzylinder, Standardausführung mit Nuten zur Montage des Auto-Schalters – MKB40TF-50LZ

• Auf Kundenwunsch nach einer Reihe wartungsfreundlicher Drehspannzylinder mit einer guten Auswahl an Hublängen und zwei Befestigungsoptionen haben unsere Entwicklungsingenieure einfach die besten Merkmale zweier bestehender SMC-Produkte – der Serien MK und MK2 – kombiniert und in unsere neu zusammengeführte und verbesserte Serie MK integriert. Die neue Serie MK ist mit Kolbendurchmessern von 12 bis 63 mm und Spannhüben bis zu 50 mm erhältlich, abhängig vom gewählten Modell, und erfüllt die Anforderungen unserer Kunden durch die Wahl zwischen Gehäuse- und Durchgangsbohrungsbefestigung sowie eine einfache Wartung dank vollständig austauschbarer Dichtungen und Führungsstifte. Die neuen Drehspannzylinder sind für den Einsatz mit unserem kompakten Magnetschalter D-M9 ausgelegt, der an allen vier Seiten montiert werden kann (bei 20 und 25 mm nur an zwei Seiten). Bei Bedarf können sie auch mit unserem magnetfeldresistenten Magnetschalter der Serie D-P3DW verwendet werden.

Hauptmerkmale

• Die Länge wurde im Vergleich zur MK2 reduziert und entspricht etwa der Länge der MK.
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Der kompakte Magnetschalter D-M9 kann an 4 Seiten montiert werden.
• Ein magnetfeldresistenter Magnetschalter kann verwendet werden.
• Mit einem Gehäuse sind 2 Zylindermontagearten verfügbar.

Technische Daten

• Befestigung: B (Durchgangsbohrung/beidseitig mit Gewinde, Grundausführung)
• Kolbendurchmesser: Ø40 mm
• Anschlussgewinde: TF (G)
• Spannhub: 50 mm
• Drehrichtung: L (gegen den Uhrzeigersinn)
• Gehäuseoption: Standard (Innengewinde)
• Magnetschalter: Ohne Schalter
• Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m [entfällt bei Ausführung ohne Schalter]
• Anzahl: 2 Stück [entfällt bei Ausführung ohne Schalter]
• Sonderausführung: Keine

Zusätzliche Informationen

• Artikelnummer: MKB40TF-50LZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
