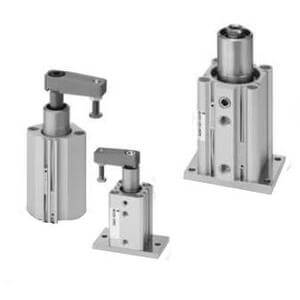

MK-Z Drehspannzylinder, Standard mit Nuten für Magnetschalter – MKB16-10RZ

• Aufgrund von Kundenwünschen nach einer Reihe wartungsfreundlicher Schwenkspannzylinder mit einer guten Auswahl an Hubvarianten und dualen Befestigungsoptionen haben unsere F&E-Ingenieure einfach die besten Merkmale zweier bestehender SMC-Produkte – der Serien MK und MK2 – genommen und diese in unserer neu zusammengeführten und verbesserten Serie MK vereint. Die neue Serie MK ist mit Kolbendurchmessern von 12 bis 63 mm und je nach Modell mit Spannhublängen von bis zu 50 mm erhältlich. Sie erfüllt die Anforderungen unserer Kunden durch die Auswahlmöglichkeit zwischen Körper- und Durchgangsbohrungsbefestigung sowie einfache Wartungsmöglichkeiten dank vollständig austauschbarer Dichtungen und Führungsbolzen. Diese neuen Schwenkspannzylinder wurden für den Einsatz mit unserem kompakten Näherungsschalter D-M9 konzipiert, der an allen vier Seiten montiert werden kann (nur an 2 Seiten bei 20 und 25 mm). Bei Bedarf können sie auch in Verbindung mit unserem magnetfeldfesten Näherungsschalter der Serie D-P3DW verwendet werden.

Hauptmerkmale

• Die Baulänge wurde im Vergleich zur MK2 reduziert und entspricht in etwa der Länge der MK.
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Kompakter Näherungsschalter D-M9 an 4 Seiten montierbar.
• Magnetfeldfester Näherungsschalter verwendbar.
• 2 Zylinderbefestigungsarten mit einem Gehäuse möglich.

Technische Daten

• Befestigung: B (Durchgangsbohrung/beidseitig mit Gewinde, Grundausführung)
• Kolbendurchmesser: Ø16 mm
• Anschlussgewinde: M-Gewinde
• Spannhub: 10 mm
• Schwenkrichtung: R (im Uhrzeigersinn)
• Gehäuseoption: Standard (Innengewinde)
• Näherungsschalter: ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m [bzw. ohne bei Ausführung ohne Schalter]
• Anzahl: 2 Stk. [bzw. ohne bei Ausführung ohne Schalter]
• Auftragsbezogene Fertigung: keine

Zusätzliche Informationen

• Teilenummer: MKB16-10RZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
