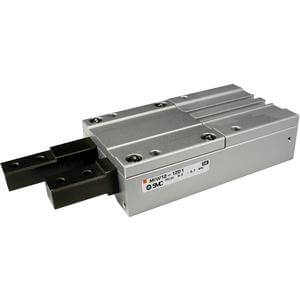

MIW, Hemmung, 2-Finger-Typ – MIW20-20D2

• Die Serie MIW ist ein Schlitten-Greifzylinder mit zwei nacheinander arbeitenden Fingern. Die sequentielle Arbeitsweise nutzt einen mechanisch verriegelnden Kurvenmechanismus sowie die Steuerung der Luftzufuhr zu den Kolben für eine zuverlässige Trennung von Werkstücken. Die Trennung von Kolben und Fingern ermöglicht einen einfachen Austausch der Finger bei Wartungsarbeiten. Drei verschiedene Fingervarianten ermöglichen eine freie Wahl der Befestigungsflächen an den Fingern.

Hauptmerkmale

• Kolbendurchmesser: 8, 12, 20, 25, 32 mm
• Hublängen: 10, 20, 30, 50 mm
• Abstreifer optional
• Hubbegrenzer optional
• Für Signalgeber geeignet

Spezifikationen

• Kolbendurchmesser: 20 mm
• Gewinde: M-Gewinde
• Hub: 20 mm
• Fingeroption: 2 [mit Gewinde auf allen Flächen (5 Flächen inklusive Stirnfläche)]
• Hubbegrenzungseinheit: Nein
• Abstreifer: Nein
• Signalgeber: Kein Signalgeber
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder keine Angabe bei fehlendem Signalgeber)
• Anzahl: 2 Stück (oder keine Angabe bei fehlendem Signalgeber)

Zusätzliche Informationen

• Teilenummer: MIW20-20D2
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
