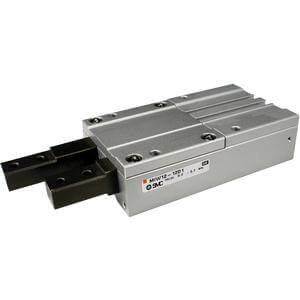

MIW, Vereinzeiler, 2-Finger-Typ – MIW12-12DAS

• Die Serie MIW ist ein Schlittenführung-Zylinder mit zwei nacheinander arbeitenden Greiffingern. Die sequentielle Arbeitsweise nutzt einen mechanisch verriegelnden Kurvenmechanismus zusätzlich zur Steuerung des Luftdurchlasses zu den Kolben für eine zuverlässige Trennung von Werkstücken. Die Trennung von Kolben und Fingern ermöglicht ein einfaches Auswechseln der Finger bei Wartungsarbeiten. Drei verschiedene Fingervarianten ermöglichen eine freie Wahl der Befestigungsflächen an den Fingern.

Hauptmerkmale

• Kolbendurchmesser: 8, 12, 20, 25, 32 mm
• Hublängen: 10, 20, 30, 50 mm
• Abstreifer optional
• Hubeinstellung optional
• Für Signalgeber geeignet

Spezifikationen

• Kolbendurchmesser: 12mm
• Gewinde: M-Gewinde
• Hub: 12mm
• Fingeroption: Grundausführung (Standard)
• Hubeinstelleinheit: A (Ja)
• Abstreifer: S (Ja)
• Signalgeber: Ohne Signalgeber
• Anschlusskabel oder steckerfertiges Kabel: 0,5m (bzw. keine Angabe bei fehlendem Signalgeber)
• Anzahl: 2 Stk. (bzw. keine Angabe bei fehlendem Signalgeber)

Zusätzliche Informationen

• Artikelnummer: MIW12-12DAS
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
