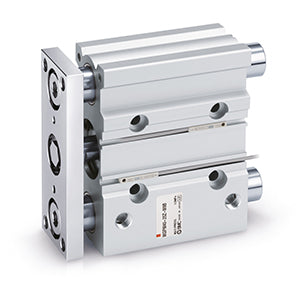

MGP-Z, Kompaktführungszylinder – MGPM63TF-200Z

• Bei SMC haben wir eine überarbeitete Version unseres Führungszylinders der MGP-Serie auf den Markt gebracht: Der neue MGP-Z ist kompakter und bietet zusätzliche Funktionen. Der MGP-Z ist ein Beleg für unser Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte zu optimieren und zu verbessern. Der MGP-Z ist bis zu 17 % leichter und benötigt dank kürzerer Führungsstangen weniger Platz, ohne die Funktionsvielfalt, Robustheit und hohe Leistung der ursprünglichen Serie zu beeinträchtigen. Eine weitere wichtige Neuerung ist, dass runde Auto-Schalter jetzt direkt am MGP-Z-Zylinder angebracht werden können. Dadurch entfallen Montagehalterungen und die Arbeitskosten sinken. Das häufig auftretende Problem falsch positionierter Auto-Schalter wird bei Verwendung des Zweifarben-Halbleiter-Auto-Schalters D-M9*W von SMC ebenfalls verringert. Der MGP-Z bietet zahlreiche standardmäßige Ausstattungsoptionen, darunter drei Lagerarten, vier Montagevarianten und Anschlüsse aus zwei Richtungen. Außerdem sind kupfer- und fluorfreie Ausführungen erhältlich. Der Zylinder eignet sich für zahlreiche Branchen, darunter die allgemeine Automatisierung und die Automobilindustrie, und kann unter anderem als sanft bewegender Schieber oder Heber, als Anschlag bei seitlicher Belastung mit Stoßeinwirkung oder zur Minimierung der Plattenverschiebung eingesetzt werden.

Hauptmerkmale

• 3 Lagerarten wählbar: Gleitlager, Kugelbuchse und hochpräzise Kugelbuchse.
• Kompakt und leicht
• Kolbendurchmesser: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• 4 Montagevarianten möglich: Montage von oben, seitlich, von unten und seitliche Montage in der T-Nut.
• Auto-Schalter können an 2 Flächen montiert werden.

Technische Daten

• Lagertyp: M (Gleitlager)
• Kolbendurchmesser: Ø63 mm
• Anschlussgewinde: TF [G]
• Schmiermittelhalter: Ohne Dauerschmierfunktion
• Hub: 200
• Auto-Schalter: Ohne Schalter
• Anschlusskabellänge: 0,5 m [oder keine bei Ausführung ohne Schalter]
• Anzahl der Auto-Schalter: 2 Stk. [oder keine bei Ausführung ohne Schalter]
• Änderung der Form des Führungsstangenendes: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Fluorkautschukdichtung: Keine
• Schmierfett für Lebensmittelverarbeitungsanlagen: Keines

Zusätzliche Informationen

• Artikelnummer: MGPM63TF-200Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
