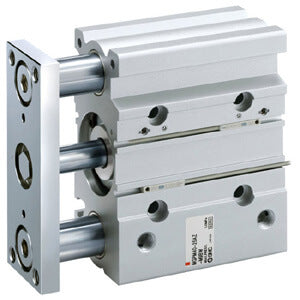

MGP-AZ, Kompakt-Führungszylinder, Luftdämpfung – MGPM63TF-100AZ

• Bei SMC haben wir ein Upgrade unseres MGP-Führungszylinders „auf den Weg gebracht“, der nun kompakter ist und über neue Funktionen verfügt. Die neue MGP-Z-Serie zeugt von unserem Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte weiter zu verfeinern und zu verbessern. Die MGP-Z-Serie ist bis zu 17 % leichter und bietet durch kürzere Führungsstangen Platzersparnisse, ohne die Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie zu beeinträchtigen. Ein weiteres wichtiges neues Entwicklungsmerkmal ist, dass runde Signalgeber nun direkt am MGP-Z-Zylinder montiert werden können, was den Bedarf an Montagehalterungen eliminiert und die Arbeitskosten reduziert. Das häufige Problem falsch positionierter Signalgeber wird zudem durch den Einsatz des zweifarbigen elektronischen Signalgebers D-M9*W von SMC gemildert. Der MGP-Z verfügt über zahlreiche Standardausstattungsoptionen, darunter drei Lagertypen, vier Montagevarianten, beidseitige Anschlussmöglichkeiten sowie kupfer- und fluorfreie Ausführungen. Er eignet sich für viele Branchen, einschließlich der allgemeinen Automatisierung und der Automobilindustrie, und bietet verschiedene Anwendungsmöglichkeiten, wie etwa als leichtgängiger Schieber oder Heber, zur Aufnahme von Querlasten als Stopper bei Stoßbelastung oder zur Minimierung von Plattenverschiebungen.

Hauptmerkmale

• Mit Luftdämpfung.
• 3 Lagertypen wählbar: Gleitlager, Kugelbuchse und hochpräzise Kugelbuchse.
• Kompaktheit & Leichtigkeit
• Kolbendurchmesser: 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• Signalgeber auf 2 Flächen montierbar.

Technische Daten

• Lagertyp: M (Gleitlager)
• Kolbendurchmesser: Ø63 mm
• Anschlussgewinde: TF [G]
• Hub: 100 mm
• Signalgeber: Ohne
• Drahtanschluss oder konfektionierter Stecker: 0,5 m [bzw. ohne bei Signalgeber „Ohne“]
• Anzahl: 2 Stk. [bzw. ohne bei Signalgeber „Ohne“]
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: MGPM63TF-100AZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
