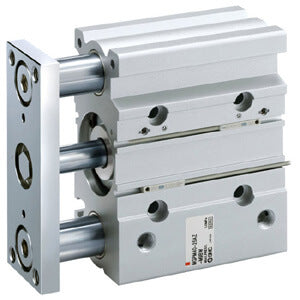

MGP-AZ, Kompakt-Führungszylinder, Luftdämpfung – MGPM32TF-25AZ

• Bei SMC haben wir ein Upgrade unserer MGP-Serie an Führungszylindern „auf den Weg gebracht“, das nun kompakter ist und über neue Funktionen verfügt. Der neue MGP-Z ist ein Beweis für unser Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte zu verfeinern und zu verbessern. Der MGP-Z ist bis zu 17 % leichter und bietet dank kürzerer Führungsstangen Platzersparnisse, ohne die Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie zu beeinträchtigen. Eine weitere wichtige Neuentwicklung ist, dass runde Signalgeber nun direkt am MGP-Z-Zylinder montiert werden können, was Montagehalterungen überflüssig macht und die Arbeitskosten senkt. Das häufige Problem falsch positionierter Signalgeber wird zudem durch den zweifarbigen elektronischen Signalgeber D-M9*W von SMC entschärft. Der MGP-Z bietet viele Standard-Ausstattungsoptionen, darunter drei Lagerarten, vier Montageformen, beidseitige Luftanschlüsse sowie kupfer- und fluorfreie Ausführungen. Er eignet sich für viele Branchen, darunter die allgemeine Automatisierung und die Automobilindustrie, und findet Anwendung beim sanften Schieben und Heben, bei der Aufnahme von Seitenkräften als Stopper bei Stoßbelastung oder bei der Minimierung von Plattenverschiebungen.

Hauptmerkmale

• Mit Luftdämpfung.
• 3 Lagerarten wählbar: Gleitlager, Kugelbuchse und hochpräzise Kugelbuchse.
• Kompaktheit & Leichtigkeit
• Kolbendurchmesser: 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• Signalgeber auf 2 Flächen montierbar.

Technische Daten

• Lagerart: M (Gleitlager)
• Kolbendurchmesser: Ø32 mm
• Anschlussgewinde: TF [G]
• Hub: 25 mm
• Signalgeber: Ohne Signalgeber
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m [oder keine bei Ausführung ohne Signalgeber]
• Anzahl: 2 Stück [oder keine bei Ausführung ohne Signalgeber]
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: MGPM32TF-25AZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790
