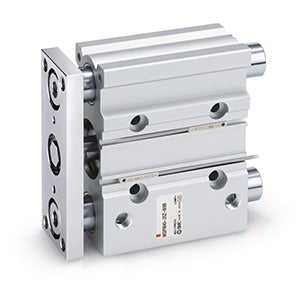

MGP-Z, Kompakt-Führungszylinder – MGPL32TF-300Z

• Bei SMC haben wir ein Upgrade unserer MGP-Führungszylinder-Serie „auf den Weg gebracht“, das nun kompakter ist und neue Funktionen bietet. Die neue MGP-Z-Serie zeugt von unserem Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte zu verfeinern und zu verbessern. Der MGP-Z ist bis zu 17 % leichter und bietet dank kürzerer Führungsstangen Platzersparnis, ohne die Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie zu beeinträchtigen. Eine weitere wichtige Neuentwicklung besteht darin, dass runde Auto-Switches nun direkt am MGP-Z-Zylinder montiert werden können, wodurch Montagehalterungen entfallen und die Arbeitskosten gesenkt werden. Das häufige Problem falsch positionierter Auto-Switches wird zudem durch den Einsatz des zweifarbigen elektronischen Auto-Switches D-M9*W von SMC gemindert. Der MGP-Z verfügt über zahlreiche Standardoptionen, darunter drei Lagerarten, vier Montageausführungen, Anschlussmöglichkeiten aus zwei Richtungen sowie kupfer- und fluorfreie Ausführungen. Er eignet sich für viele Branchen, einschließlich der allgemeinen Automatisierungstechnik und der Automobilindustrie, und bietet vielfältige Einsatzmöglichkeiten, wie etwa als leichtgängiger Pusher oder Lifter, zur Aufnahme von Querlasten als Stopper bei Stoßeinwirkung oder zur Minimierung von Plattenverschiebungen.

Hauptmerkmale

• 3 Lagerarten wählbar: Gleitlager, Kugelführung und Präzisions-Kugelführung.
• Kompaktheit & Leichtigkeit
• Kolbendurchmesser: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hublängen von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• 4 Montagearten möglich: Oberseitenmontage, Seitenmontage, Bodenmontage und T-Nut-Seitenmontage.
• Auto-Switches können auf 2 Seiten montiert werden.

Technische Daten

• Lagerart: L (Kugelführung)
• Kolbendurchmesser: Ø32 mm
• Anschlussgewinde: TF [G]
• Schmiermittel-Speicher: Ohne dauerhafte Schmierung
• Hub: 300
• Auto-Switch: Ohne Schalter
• Leitungslänge: 0,5 m [oder keine bei ohne Schalter]
• Anzahl der Auto-Switches: 2 Stk. [oder keine bei ohne Schalter]
• Änderung der Führungsstangen-Endform: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Fluorkautschuk-Dichtung: Keine
• Schmierfett für Lebensmittelverarbeitungsanlagen: Keine

Zusätzliche Informationen

• Teilenummer: MGPL32TF-300Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
