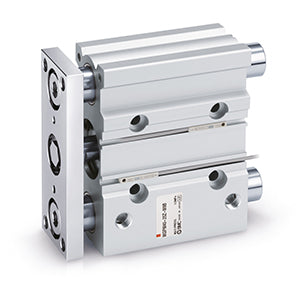

MGP-Z, Kompakt-Führungszylinder – MGPL32TF-125Z

• Bei SMC haben wir ein Upgrade unserer MGP-Serie von Führungszylindern „auf den Weg gebracht“, die nun kompakter ist und neue Funktionen bietet. Der neue MGP-Z zeugt von unserem Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte zu verfeinern und zu verbessern. Der MGP-Z ist bis zu 17 % leichter und bietet dank kürzerer Führungsstangen Platzersparnisse, ohne die Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie zu beeinträchtigen. Eine weitere wichtige Neuentwicklung ist, dass runde Signalgeber nun direkt am MGP-Z-Zylinder montiert werden können, wodurch Befestigungswinkel überflüssig werden und die Arbeitskosten gesenkt werden. Das häufige Problem falsch positionierter Signalgeber wird zudem durch die Verwendung des zweifarbigen elektronischen Signalgebers D-M9*W von SMC gemindert. Der MGP-Z verfügt über viele Standard-Ausstattungsoptionen, darunter drei Lagertypen, vier Montagearten, beidseitige Anschlüsse sowie kupfer- und fluorfreie Ausführungen. Er eignet sich für viele Branchen, einschließlich der allgemeinen Automatisierung und der Automobilindustrie, und findet Anwendung unter anderem als leichtgängiger Schieber und Heber, bei seitlicher Belastung durch Stoßdämpfung oder zur Minimierung der Plattenverschiebung.

Hauptmerkmale

• 3 Lagertypen wählbar: Gleitlager, Kugelbuchse und hochpräzise Kugelbuchse.
• Kompaktheit & Leichtigkeit
• Kolbendurchmesser: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• 4 Montagearten möglich: oben, seitlich, unten und seitliche T-Nut-Montage.
• Signalgeber können auf 2 Flächen montiert werden.

Technische Daten

• Lagerart: L (Kugelführung)
• Kolbendurchmesser: Ø32 mm
• Anschlussgewinde: TF [G]
• Schmierstoffspeicher: Ohne stabile Schmierfunktion
• Hub: 125
• Signalgeber: Ohne Signalgeber
• Leitungslänge: 0,5 m [oder keine bei Wahl ohne Signalgeber]
• Anzahl der Signalgeber: 2 Stück [oder keine bei Wahl ohne Signalgeber]
• Änderung des Führungsstangenendes: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Fluorkautschuk-Dichtung: Keine
• Fett für lebensmittelverarbeitende Maschinen: Keine

Zusätzliche Informationen

• Artikelnummer: MGPL32TF-125Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Herkunftsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
