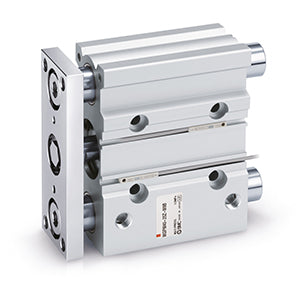

MGP-Z, Kompakt-Führungszylinder – MGPL12-40Z

• Bei SMC haben wir ein Upgrade unseres Führungszylinders der Serie MGP „auf den Weg gebracht“, der nun kleiner ist und über neue Funktionen verfügt. Die neue Serie MGP-Z ist ein Beweis für unser Engagement, in kontinuierliche Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte zu verfeinern und zu verbessern. Die MGP-Z-Serie ist bis zu 17 % leichter und bietet dank kürzerer Führungsstangen Platzersparnis, ohne die Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie zu beeinträchtigen. Eine weitere wichtige Neuerung ist, dass runde Auto-Schalter nun direkt am MGP-Z-Zylinder montiert werden können, was Montagehalterungen überflüssig macht und die Arbeitskosten senkt. Das häufige Problem falsch positionierter Auto-Schalter wird zudem durch die Verwendung der zweifarbigen elektronischen Auto-Schalter D-M9*W von SMC entschärft. Die MGP-Z-Serie bietet viele Standardoptionen, darunter drei Lagerarten, vier Montageausführungen, Anschlussmöglichkeiten von zwei Seiten sowie kupfer- und fluorfreie Ausführungen. Sie eignet sich für viele Industriezweige, einschließlich der allgemeinen Automatisierung und der Automobilindustrie, und findet Anwendung bei sanften Schiebe- und Hebevorgängen, zur Aufnahme von Seitenlasten durch Einsatz als Stopper bei Stoßeinwirkung oder zur Minimierung der Plattenverschiebung.

Hauptmerkmale

• 3 Lagerarten wählbar: Gleitlager, Kugelführung und Präzisions-Kugelführung.
• Kompaktheit & Leichtigkeit
• Kolbendurchmesser: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• 4 Montagearten möglich: Oberseitenmontage, Seitenmontage, Bodenmontage und T-Nut-Seitenmontage.
• Auto-Schalter können auf 2 Flächen montiert werden.

Spezifikationen

• Lagerart: L (Kugelführung)
• Kolbendurchmesser: Ø12 mm
• Anschlussgewinde: Rc [bzw. M5x0.8 bei 12, 16 Bohrungen]
• Schmier-Retainer: Ohne stabile Schmierung
• Hub: 40
• Auto-Schalter: Ohne Schalter
• Länge des Anschlusskabels: 0,5 m [bzw. keine bei Ausführung ohne Schalter]
• Anzahl der Auto-Schalter: 2 Stk. [bzw. keine bei Ausführung ohne Schalter]
• Änderung der Form des Führungsstangenendes: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Fluorkautschuk-Dichtung: Keine
• Fett für Lebensmittelverarbeitungsmaschinen: Nein

Zusätzliche Informationen

• Artikelnummer: MGPL12-40Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
