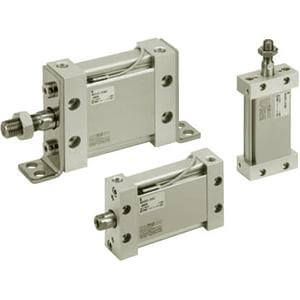

M(D)U-Plattenzylinder, doppeltwirkend, einfachwirkend mit Nut zur Montage eines Magnetschalters – MDUB63TF-15DZ

• Der MU-Plattenzylinder bietet dank seiner elliptischen Bauform eine geringe Bauhöhe bei gleichbleibender Kraftabgabe. Der MU-Zylinder kann den Bedarf an höheren Betriebsdrücken vermeiden, die bei herkömmlichen Flachzylindern erforderlich sein können. Die ovale Kolbenform sorgt außerdem für eine integrierte Verdrehsicherung, ohne dass eine Kolbenstange mit Abflachungen erforderlich ist, und verlängert so die Lebensdauer von Lager und Dichtung.

Hauptmerkmale

• Plattenzylinder, doppeltwirkend, einfachwirkend mit Kolbenstange.
• Weniger Arbeitsaufwand bei der Montage des Schalters.
• Der Magnetschalter ragt nicht hervor.
• Die Magnetschalter können in vier Richtungen montiert werden.
• Bis zu 62 % geringere Breite.

Technische Daten

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Größe: 63 (entspricht einer Kolbenfläche von Ø63)
• Gewindeart des Anschlusses: TF (G)
• Hub: 15
• Kolbenstangenende: Innengewinde
• Magnetschalter: keiner
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder keiner, wenn kein Schalter vorhanden ist)
• Anzahl: 2 Stk. (oder keine, wenn kein Schalter vorhanden ist)

Zusätzliche Informationen

• Artikelnummer: MDUB63TF-15DZ
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
