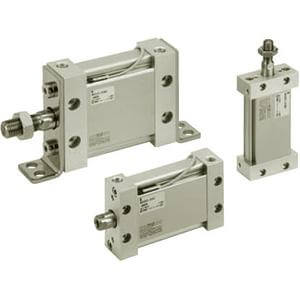

M(D)U-Plattenzylinder, doppeltwirkend, einfachwirkend mit Nut zur Montage eines Automatikschalters – MDUB63TF-10DMZ

• Der MU-Plattenzylinder bietet dank seiner elliptischen Bauform eine niedrige Bauhöhe bei gleichbleibender Kraftabgabe. Der MU-Zylinder kann den Bedarf an höheren Betriebsdrücken vermeiden, die bei herkömmlichen Flachzylindern erforderlich sein können. Die ovale Kolbenform sorgt zudem für eine integrierte Verdrehsicherung, ohne dass eine Kolbenstange mit abgeflachten Seiten erforderlich ist, und verlängert so die Lebensdauer von Lager und Dichtung.

Hauptmerkmale

• Plattenzylinder, doppeltwirkend, einfachwirkend mit einseitiger Kolbenstange.
• Weniger Arbeitsaufwand bei der Montage des Schalters.
• Der Näherungsschalter steht nicht hervor.
• Die Näherungsschalter können in vier Richtungen montiert werden.
• Bis zu 62 % schmaler.

Technische Daten

• Magnet: D (integriert)
• Befestigung: B (Basis)
• Größe: 63 (entspricht Kolbenfläche Ø63)
• Anschlussgewinde: TF (G)
• Hub: 10
• Kolbenstangenende: M (Außengewinde)
• Näherungsschalter: keiner
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder keiner, wenn kein Schalter vorhanden ist)
• Anzahl: 2 Stk. (oder keine, wenn kein Schalter vorhanden ist)

Zusätzliche Informationen

• Artikelnummer: MDUB63TF-10DMZ
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
