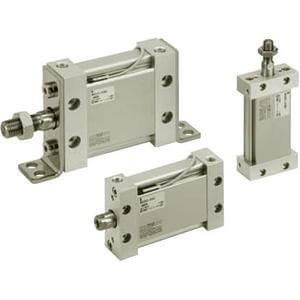

M(D)U Plattenzylinder, doppeltwirkend, durchgehende Kolbenstange mit Nut für Signalgeber – MDUB32TF-75DMZ

• Der MU-Plattenzylinder mit seinem elliptischen Design bietet ein flaches Profil bei gleichbleibender Kraftausgabe. Der MU-Zylinder kann den Bedarf an höheren Betriebsdrücken, die für typische Flachzylinder erforderlich sein könnten, eliminieren. Die ovale Kolbenform bietet zudem eine integrierte Verdrehsicherung, ohne dass eine Kolbenstange mit Abflachungen erforderlich ist, was zu einer längeren Lebensdauer von Lager und Dichtung führt.

Hauptmerkmale

• Plattenzylinder, doppeltwirkend, durchgehende Kolbenstange.
• Reduzierter Arbeitsaufwand bei der Schaltermontage.
• Auto-Schalter steht nicht über.
• Die Auto-Schalter können in vier Richtungen montiert werden.
• Eine maximale Breitenreduzierung von 62 %.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Grundausführung)
• Größe: 32 (entspricht Ø32 Kolbenfläche)
• Anschlussgewinde: TF (G)
• Hub: 75
• Kolbenstangenende: M (Außengewinde)
• Auto-Schalter: Ohne
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder keine bei Schalterausführung "ohne")
• Anzahl: 2 Stk. (oder keine bei Schalterausführung "ohne")

Zusätzliche Informationen

• Teilenummer: MDUB32TF-75DMZ
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
