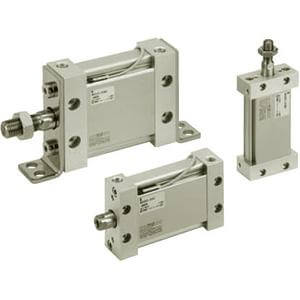

M(D)U-Plattenzylinder, doppeltwirkend, einstöbig, mit Montagekerbe für Endlagenschalter – MDUB25-10DMZ

• Der MU-Plattenzylinder mit seinem elliptischen Design bietet ein niedriges Profil bei gleichbleibender Kraftleistung. Der MU-Zylinder kann den Bedarf an höheren Betriebsdrücken, die für herkömmliche Flachzylinder erforderlich sein können, beseitigen. Die ovale Kolbenform bietet außerdem eine intrinsische Verdrehungssicherheit, ohne dass eine Kolbenstange mit Flanken verwendet werden muss, und erhöht so die Lebensdauer von Lager und Dichtung.

Hauptmerkmale

• Plattenzylinder, doppeltwirkend, einseitig beaufschlagend.
• Reduzierter Arbeitsaufwand bei der Montage des Schalters.
• Der Autoschalter ragt nicht hervor.
• Die Autoschalter können in vier Richtungen montiert werden.
• Maximale Breitenreduzierung um 62 %.

Technische Daten

• Magnet: D (integriert)
• Montage: B (Standard)
• Größe: 25 (entspricht einer Kolbenfläche von Ø 25)
• Anschlussgewinde: M-Gewinde: ø 25, Rc: 32 bis 63
• Hub: 10
• Kolbenstangenende: M (Außengewinde)
• Autoschalter: keiner
• Fühlerleitung oder vorkabelter Anschluss: 0,5 m (oder keiner, wenn kein Schalter vorhanden ist)
• Anzahl: 2 Stk. (oder keiner, wenn kein Schalter vorhanden ist)

Zusätzliche Informationen

• Teilenummer: MDUB25-10DMZ
• Lieferzeit (Tage): 30
• Mindestbestellmenge: 1
• Herkunftsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
