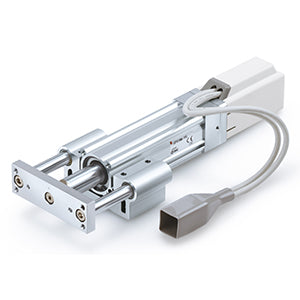

Standardtyp - LEYG | LEYG40LDA-300C-R5CEF8

Ideal für hochpräzise Umgebungen mit hohen Lasten, kompatibel mit Gleit- und Kugellager

Merkmale

• Gehäusegröße: 16, 25, 32 und 40 mm.
• Hub: 30 bis 300 mm.
• Geschwindigkeitsregelung/Positionierung: Max. 64 Punkte.
• Positionierungs- und Druckstufenregelung wählbar.

Technische Daten

• Teilenummer: LEYG40LDA-300C-R5CEF8
• Hub: 300 mm
• Motor: Schrittmotor (Servo 24 VDC)
• Größe: 40
• Motoroption: C (mit Motorabdeckung)
• E/A-Verkabelung für LEC-Steuerungen: Ohne Kabel
• Führungsoption: Ohne Option
• Steuerung: C (JXC, Schrittmotorsteuerung)
• Kabellänge des Aktuators: 5 (5 m)
• Aktorkabel: R (flexibles Roboter-Kabel)
• E/A-Verkabelung für JXC-Steuerungen & Kommunikationssteckverbinder: Keine
• Lager: L (Kugellager)
• Steuerungsmontage: 8 (DIN-Schiene)
• Montageposition: D (In-Line)
• Suffix: F (mit STO-Unterfunktion)
• Spindel: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32: 16 mm)
• Protokoll: E (EtherCAT®)

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• CE-Zertifikat
• CE-Zertifikat 2
