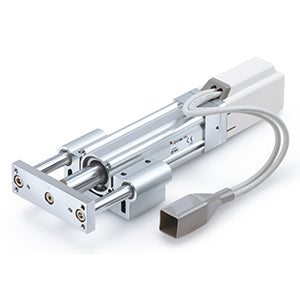

Standardtyp – LEYG | LEYG25LDA-50C-R5CP18

Ideal für Umgebungen mit hohen Präzisionsanforderungen und hoher Belastung, kompatibel mit Gleit- und Kugelbuchsenlagern

Merkmale

• Baugröße: 16, 25, 32 und 40 mm.
• Hub: 30 bis 300 mm.
• Geschwindigkeitsregelung/Positionierung: max. 64 Punkte.
• Positionier- und Schubkraftregelung wählbar.

Technische Daten

• Artikelnummer: LEYG25LDA-50C-R5CP18
• Art.-Nr.: 02957053
• Hub: 50 mm
• Motor: Schrittmotor (Servo 24 VDC)
• Größe: 25
• Motoroption: C (mit Motorabdeckung)
• I/O-Verkabelung für LEC-Steuerungen: ohne Kabel
• Führungsoption: ohne Option
• Steuerung: C (JXC, Schrittmotorsteuerung)
• Aktuatorkabellänge: 5 (5 m)
• Aktuatorkabel: R (robotertaugliches flexibles Kabel)
• I/O-Verkabelung für JXC-Steuerungen und Kommunikationssteckverbinder: keiner
• Lager: L (Kugelbuchsenlager)
• Montage der Steuerung: 8 (DIN-Schiene)
• Einbaulage: D (in Reihe)
• Suffix: 1 (für eine Achse)
• Gewindespindel: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32: 16 mm)
• Protokoll: P (PROFINET)
• Lieferzeit: 10 Tage
• Ursprungsland: CZ
