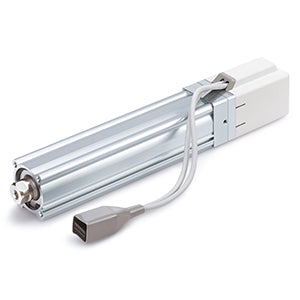

Standardtyp - LEY | LEY32DA-400C-R5C6185

Optimal für Standardanwendungen

Funktionen

• Baugröße: 16, 25, 32 und 40 mm
• Hub: 30 bis 500 mm
• Schritt- und Servomotortypen.

Spezifikationen

• Teilenummer: LEY32DA-400C-R5C6185
• Artikel-Nr.: 02956643
• Hub: 400 mm
• Kolbenstangen-Innengewinde: Innengewinde
• Motormontageposition: D (axial)
• Motor: Schrittmotor (Servo 24 VDC)
• Größe: 32
• Motoroption: C (mit Motorabdeckung)
• I/O-Verkabelung für LEC-Controller: Ohne Kabel
• Controller: C (JXC, Schrittmotor-Controller)
• Aktuatorkabellänge: 5 (5 m)
• Aktuatorkabel: R (robotertaugliches Kabel)
• I/O-Verkabelung für JXC-Controller & Kommunikationsstecker: 5 (I/O-Kabel, 5 m)
• Befestigung: Beidseitig mit Gewindebohrungen (Standard)
• Controllermontage: 8 (Hutschiene)
• Suffix: 1 (für Einzelachse)
• Gewindespindel: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32/40: 16 mm)
• Protokoll: 6 (Paralleleingang, PNP)
• Lieferzeit: 10 Tage
• Ursprungsland: CZ

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
