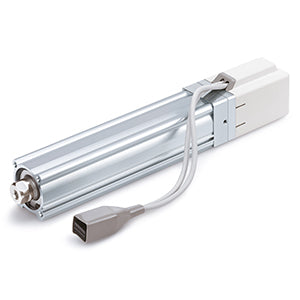

Standardtyp - LEY | LEY32DA-200C-R5CPF8

Optimal für Standardanwendungen

Merkmale

• Gehäusegröße: 16, 25, 32 und 40 mm
• Hub: 30 bis 500 mm
• Schritt- und Servomotortypen.

Spezifikationen

• Teilenummer: LEY32DA-200C-R5CPF8
• Hub: 200 mm
• Gewinde der Kolbenstange: Innengewinde
• Motoranbauposition: D (axial)
• Motor: Schrittmotor (Servo 24 VDC)
• Größe: 32
• Motoroption: C (mit Motorabdeckung)
• E/A-Verkabelung für LEC-Controller: Ohne Kabel
• Controller: C (JXC, Schrittmotor-Controller)
• Aktor-Kabellänge: 5 (5 m)
• Aktor-Kabel: R (robotertaugliches Kabel)
• E/A-Verkabelung für JXC-Controller & Kommunikationsstecker: Keine
• Befestigung: Beide Enden mit Gewindebohrung (Standard)
• Controller-Befestigung: 8 (Hutschiene)
• Suffix: F (mit STO-Zusatzfunktion)
• Gewindespindel: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32/40: 16 mm)
• Protokoll: P (PROFINET)

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
