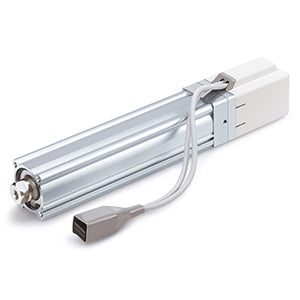

Standardausführung – LEY | LEY32DA-100C-R5C918

Optimal für Standardanwendungen

Merkmale

• Baugröße: 16, 25, 32 und 40 mm
• Hub: 30 bis 500 mm
• Ausführungen mit Schrittmotor und Servomotor.

Spezifikationen

• Artikelnummer: LEY32DA-100C-R5C918
• Art.-Nr.: 01909265
• Hub: 100 mm
• Kolbenstangengewinde: Innengewinde
• Montageposition des Motors: D (Inline)
• Motor: Schrittmotor (Servo 24 V DC)
• Größe: 32
• Motoroption: C (mit Motorabdeckung)
• I/O-Verkabelung für LEC-Steuerungen: ohne Kabel
• Steuerung: C (JXC, Schrittmotorsteuerung)
• Länge des Aktuatorkabels: 5 (5 m)
• Aktuatorkabel: R (robotertaugliches flexibles Kabel)
• I/O-Verkabelung für JXC-Steuerungen und Kommunikationssteckverbinder: keiner
• Montage: beidseitig mit Gewindebohrungen (Standard)
• Montage der Steuerung: 8 (DIN-Schiene)
• Suffix: 1 (für Einzelachse)
• Spindelsteigung: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32/40: 16 mm)
• Protokoll: 9 (EtherNet/IP)
• Lieferzeit: 10 Tage
• Ursprungsland: CZ

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
