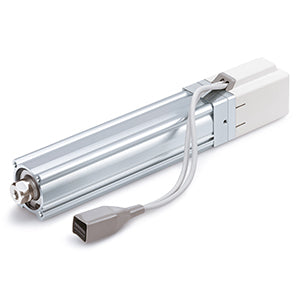

Standardtyp – LEY | LEY16DA-30C-R5CE18

Optimal für Standardanwendungen

Merkmale

• Baugröße: 16, 25, 32 und 40 mm
• Hub: 30 bis 500 mm
• Ausführungen mit Schritt- und Servomotor.

Technische Daten

• Teilenummer: LEY16DA-30C-R5CE18
• Artikel-Nr.: 02956675
• Hub: 30 mm
• Gewinde am Kolbenstangenende: Innengewinde
• Einbaulage des Motors: D (Inline)
• Motor: Schrittmotor (Servo 24 V DC)
• Baugröße: 16
• Motoroption: C (mit Motorabdeckung)
• Ein-/Ausgangsverkabelung für LEC-Controller: Ohne Kabel
• Controller: C (JXC, Schrittmotor-Controller)
• Länge des Aktuatorkabels: 5 (5 m)
• Aktuatorkabel: R (Roboterkabel, flexibel)
• Ein-/Ausgangsverkabelung für JXC-Controller und Kommunikationsstecker: Keine
• Befestigung: Innengewinde an beiden Enden (Standard)
• Controllerbefestigung: 8 (DIN-Schiene)
• Zusatz: 1 (für Einzelachse)
• Spindelsteigung: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32/40: 16 mm)
• Protokoll: E (EtherCAT®)
• Lieferzeit: 10 Tage
• Ursprungsland: CZ

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
