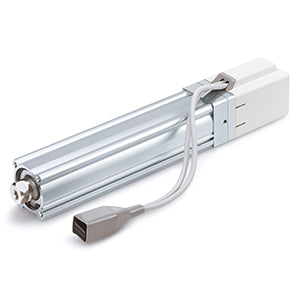

Standardtyp – LEY | LEY16DA-200C-R5CPF8

Optimal für Standardanwendungen

Merkmale

• Baugröße: 16, 25, 32 und 40 mm
• Hub: 30 bis 500 mm
• Schritt- und Servomotor-Typen.

Spezifikationen

• Artikelnummer: LEY16DA-200C-R5CPF8
• Hub: 200 mm
• Kolbenstangen-Gewinde: Innengewinde
• Motormontageposition: D (axial)
• Motor: Schrittmotor (Servo 24 VDC)
• Größe: 16
• Motoroption: C (mit Motorabdeckung)
• E/A-Verkabelung für LEC-Controller: Ohne Kabel
• Controller: C (JXC, Schrittmotor-Controller)
• Aktuatorkabellänge: 5 (5 m)
• Aktuatorkabel: R (Roboter-Flex-Kabel)
• E/A-Verkabelung für JXC-Controller & Kommunikationsstecker: Keine
• Befestigung: Beide Enden mit Gewinde (Standard)
• Controllermontage: 8 (Hutschiene)
• Suffix: F (mit STO-Zusatzfunktion)
• Gewindespindel: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32/40: 16 mm)
• Protokoll: P (PROFINET)

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
