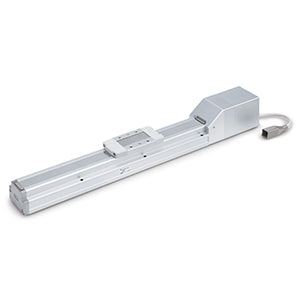

Standardmodell - LEFS | LEFS40A-900-R5CPF8

Optimal für Standardanwendungen

Merkmale

• Gehäusegröße: 16, 25, 32 und 40 mm
• Hub: 50 bis 1200 mm
• Beschleunigung: bis zu 3000 mm/s²
• Geschwindigkeit: bis zu 1200 mm/s
• Schritt- und Servomotorausführungen
• Encoder: inkrementell.

Technische Daten

• Teilenummer: LEFS40A-900-R5CPF8
• Hub: 900 mm
• Montagehalterung für Auto-Schalter: Keine
• Motor-Montageposition: Inline
• Motor: Schrittmotor [Servo 24 VDC]
• Größe: 40 mm
• Motoroption: ohne Bremse
• I/O-Verkabelung für LEC-Controller: Ohne Kabel
• Positionierungsstiftbohrung: Gehäuse B, Unterseite
• Controller: C (JXC, Schrittmotor-Controller)
• Aktuatorkabellänge: 5 (5 m)
• Aktuatorkabel: R (Roboterflexkabel)
• I/O-Verkabelung für JXC-Controller und Kommunikationssteckverbinder: Keine
• Controller-Montage: 8 (DIN-Schiene)
• Genauigkeit: Basistyp
• Dichtungsbandanschlag: Standard
• Suffix: F (mit STO-Teilfunktion)
• Spindelsteigung: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32: 16 mm, Größe 40: 20 mm)
• Protokoll: P (PROFINET)

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• Installationsanleitung 2
