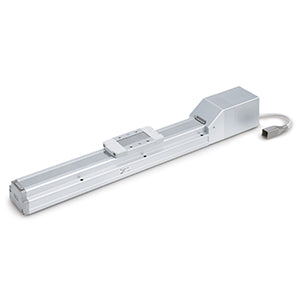

Standardmodell - LEFS | LEFS40A-600-R5CPF8

Optimal für Standardanwendungen

Merkmale

• Baugröße: 16, 25, 32 und 40 mm
• Hub: 50 bis 1200 mm
• Beschleunigung: bis zu 3000 mm/s²
• Geschwindigkeit: bis zu 1200 mm/s
• Schritt- und Servomotortypen
• Encoder: inkrementell.

Technische Daten

• Teilenummer: LEFS40A-600-R5CPF8
• Hub: 600 mm
• Befestigungselement für Signalgeber: Ohne
• Motor-Anbauposition: Axial
• Motor: Schrittmotor [Servo 24 VDC]
• Größe: 40 mm
• Motoroption: ohne Bremse
• E/A-Kabel für LEC-Controller: Ohne Kabel
• Positionierungsbohrung: Gehäuse B unten
• Controller: C (JXC, Schrittmotor-Controller)
• Motorkabellänge: 5 (5 m)
• Motorkabel: R (Roboter-Kabel)
• E/A-Kabel für JXC-Controller & Kommunikationsstecker: Ohne
• Controller-Montage: 8 (Hutschiene)
• Genauigkeit: Basisausführung
• Abdeckband-Stopper: Standard
• Suffix: F (mit STO-Subfunktion)
• Gewindespindel: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32: 16 mm, Größe 40: 20 mm)
• Protokoll: P (PROFINET)

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• Installationsanleitung 2
