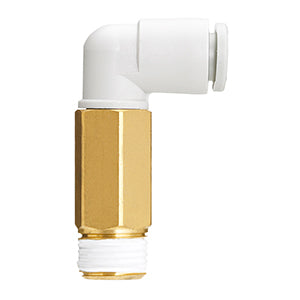

Langer Außenbogen – KQ2W – KQ2W02-M3G

• Einrasten mit einem Handgriff, PBT-Material für allgemeine Anwendungen
• Geeignete Schlauchdurchmesser: Ø 2 bis Ø 16
• Gewinde, Größen: M, R, Rc, G, NPT, UNF, UNI von M3 bis 1/2
• Betriebsdruckbereich: -100 kPa bis 1 MPa
• Mediumtemperatur: -5 bis 60 °C, Wasser: 0 bis 40 °C
• Mit Dichtung.

Hauptmerkmale

• Verlängerter Schlauchverschrauber-Winkel.
• Geeignete Schlauch-Außendurchmesser: ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16, ø1/8, ø5/32, ø3/16, ø1/4, ø5/16, ø3/8, ø1/2.
• Geeignete Anschlussgröße: M3, M5, 1/8, 1/4, 3/8, 1/2, 1/16, 10-32 UNF.

Technische Daten

• Dichtung: Keine (Ausgenommen Anschlussgrößen: G- ist immer Stirndichtung / M & UNI- ist immer Dichtung)
• Entriegelungsbutton: Rundtyp
• Anschlussgröße: M3 x 0.5
• Option: Keine
• Geeigneter Schlauch-Außendurchmesser: ø 2
• Gewindematerial /<br>Oberflächenbehandlung: G (Edelstahl 303)

Zusätzliche Informationen

• Teilenummer: KQ2W02-M3G
• Lieferzeit (Tage): 16
• Mindestbestellmenge: 10
• Herkunftsland: JP
• TARIC-Code: 7412200000

Dokumente

• Katalog (PDF)
• CAD-Modell
