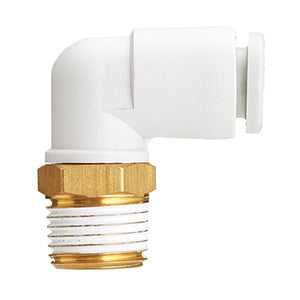

Winkelverschraubung - KQ2L – KQ2L02-M3G

• Steckverbindung, ein universelles PBT-Material
• Geeignete Schlauchdurchmesser von Ø 2 bis Ø 16
• Gewinde, Größen: M, R, Rc, G, NPT, UNF, UNI von M3 bis 1/2
• Betriebsdruckbereich: -100 kPa bis 1 MPa
• Medientemperatur: -5 bis 60 °C, Wasser: 0 bis 40 °C
• Mit Dichtmittel.

Hauptmerkmale

• Winkelverschraubung.
• Geeigneter Schlauch-Außendurchmesser: ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16, ø1/8, ø5/32, ø3/16, ø1/4, ø5/16, ø3/8, ø1/2.
• Geeignete Anschlussgröße: M3, M5, M6, 1/8, 1/4, 3/8, 1/2, 1/16, 10-32 UNF.

Spezifikationen

• Dichtmittel: Ohne (Außer bei Anschlussgrößen: G- ist immer Flachdichtung / M & UNI- ist immer Dichtring)
• Lösering: Rund
• Anschlussgröße: M3 x 0.5
• Option: Ohne
• Geeigneter Schlauch-Außendurchmesser: ø 2
• Gewindematerial /
  Oberflächenbehandlung: G (Edelstahl 303)

Zusätzliche Informationen

• Teilenummer: KQ2L02-M3G
• Lieferzeit (Tage): 16
• Mindestbestellmenge: 10
• Ursprungsland: SG
• TARIC-Code: 3917400099

Dokumente

• Katalog (PDF)
• CAD-Modell
