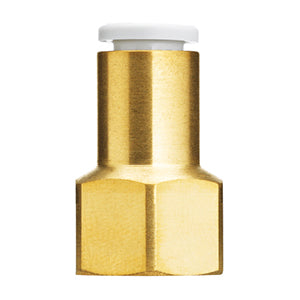

Buchsenanschluss – KQ2F – KQ2F04-M3N

• One-Touch-Steckverbindung, ein PBT-Material für allgemeine Anwendungen
• Geeignet für Schlauchdurchmesser von Ø 2 bis Ø 16
• Gewinde, Größen: M, R, Rc, G, NPT, UNF, UNI von M3 bis 1/2
• Betriebsdruckbereich: -100 kPa bis 1 MPa
• Medientemperatur: -5 bis 60 °C, Wasser: 0 bis 40 °C
• Mit Gewindeabdichtung.

Hauptmerkmale

• Gerade Verschraubung mit Innengewinde.
• Geeigneter Schlauch-Außendurchmesser: ø3,2, ø4, ø6, ø8, ø10, ø12, ø16, ø1/8, ø5/32, ø1/4, ø5/16, ø3/8, ø1/2.
• Geeignete Anschlussgröße: M3, M5, 1/8, 1/4, 3/8, 1/2, 10-32 UNF.

Technische Daten

• Löseknopf: Rund
• Anschlussgröße: M3 x 0,5
• Geeigneter Schlauch-Außendurchmesser: ø 4
• Gewindematerial /
  Oberflächenbehandlung: N (Messing + chemisch vernickelt)

Zusätzliche Informationen

• Artikelnummer: KQ2F04-M3N
• Lieferzeit (Tage): 16
• Mindestbestellmenge: 10
• Ursprungsland: JP
• TARIC-Code: 7412200000

Dokumente

• Katalog (PDF)
• CAD-Modell
