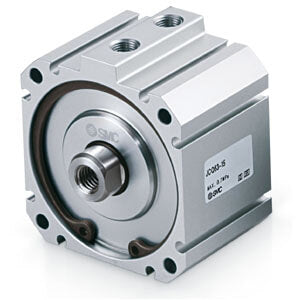

JC(D)Q, Kompaktzylinder, doppeltwirkend, einstöbig – JCQ50-20

• Doppelwirkender, einseitiger, kompakter Zylinder.
• Leichtgewicht 25 g (ø12, Hub 5).
• Kolbenstängendurchmesser (mm): 12–100.
• Hublängen bis zu 50 mm.
• Endlagendämpfung.
• Endlagenschalter können auf 4 Flächen montiert werden.

Hauptmerkmale

• Doppelwirkender, einseitiger, kompakter Zylinder.
• Leichtgewicht 25 g (ø12, Hub 5).
• Kolbenstängendurchmesser (mm): 12–100.
• Hublängen bis zu 50 mm.
• Endlagendämpfung.
• Endlagenschalter können auf 4 Flächen montiert werden.

Technische Daten

• Magnet: Keiner
• Befestigung: Durchlochmontage (Standard)
• Kolbenstängendurchmesser: 50 mm
• Anschlussgewinde: M-Gewinde: ø12–ø40, Rc: 50–100
• Hub: 20 mm
• Endlagenschalter: Ohne Schalter
• Anschlussleitung oder vorkabelierter Stecker: 0,5 m (oder keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keiner bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: JCQ50-20
• Lieferzeit (Tage): 22
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
