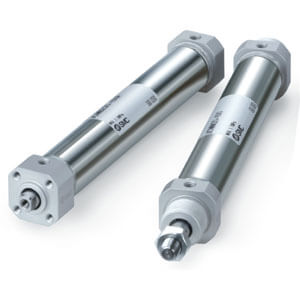

JC(D)M, Luftzylinder, doppeltwirkend, einhubig – JCDMB20-125F

• Runder Luftzylinder, doppeltwirkend, einseitig gefedert.
• Kompakt und leicht.
• Kolbenstangenabmessungen (mm): 20, 25, 32 und 40.
• Hublängen bis zu 300 mm.
• Direkte Montage an beiden Endkappen möglich.
• Als Kolbenstangenendstücke mit Außengewinde und Innengewinde erhältlich.
• Endschlagdämpfung.

Hauptmerkmale

• Runder Luftzylinder, doppeltwirkend, einseitig gefedert.
• Kompakt und leicht.
• Kolbenstangenabmessungen (mm): 20, 25, 32 und 40.
• Hublängen bis zu 300 mm.
• Direkte Montage an beiden Endkappen möglich.
• Als Kolbenstangenendstücke mit Außengewinde und Innengewinde erhältlich.
• Endschlagdämpfung.

Technische Daten

• Magnet: D (integrierter Magnet)
• Montage: B [Standard (Innengewinde an beiden Endkappen)]
• Kolbenstangenabmessung: 20 mm
• Anschlussgewinde: M5
• Hub: 125
• Kolbenstangenendstück: F (Innengewinde)
• Montagenmutter: Keine
• Autoschalter: Ohne Schalter
• Anschlussleitung oder vorkabelter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: JCDMB20-125F
• Lieferzeit (Tage): 30
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
