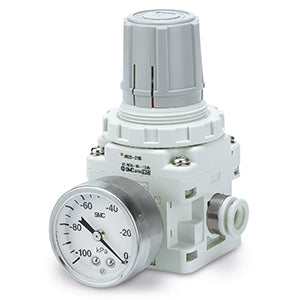

IRV10/20, Vakuumregler | IRV20A-C10

VAKUUMREGLER

Der Vakuumregler der Serie IRV wurde entwickelt, um die Konstruktion des Modells T203 zu verbessern, kompakter zu gestalten und das Sortiment an Vakuumreglern zu erweitern. Verfügbare Gewindegrößen: Rc(PT), NPT und G(PF).

Merkmale

• Standardisierte Einzelverschlauchung.
• Der maximale Durchfluss ist jetzt mehr als doppelt so hoch wie beim bisherigen Modell: 140 l/min (ANR), 240 l/min (ANR).
• 20 % Gewichtsreduzierung.
• Die integrierte Einhandkupplung ist jetzt Standard.
• Manometer oder digitaler Druckschalter lassen sich dank Clipbefestigung einfach anbringen und abnehmen.
• 2 mögliche Montageausrichtungen für das Manometer oder den digitalen Druckschalter.
• Mehrere Montagewinkel.
• Erweiterte Montagevarianten.

Technische Daten

• Teilenummer: IRV20A-C10
• Artikelnummer: 00574984
• Gehäusegröße: 20 [max. Durchfluss 240 l/min (ANR)]
• Einseitige Anschlüsse: A (einseitige Anschlüsse)
• Verschraubungen: gerade
• Schlauchanschluss-Außendurchmesser: C10 (ø10 mm)
• Halterung: keine
• Zubehör: keines
• Im Schaltschrank montierter Schalter: keiner
• Lieferzeit: 5 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
