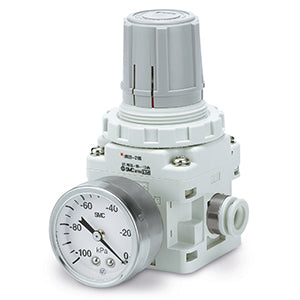

IRV10/20, Vakuumregler | IRV20-LC10

VAKUUMREGLER

Der Vakuumregler der Serie IRV wurde als Weiterentwicklung des Modells T203 konzipiert, um eine kompaktere Bauweise zu ermöglichen und das Sortiment an Vakuumreglern zu erweitern. Verfügbare Gewindegrößen sind Rc(PT), NPT und G(PF).

Merkmale

• Standardisierte einseitige Verrohrung.
• Maximaler Durchfluss ist nun mehr als doppelt so hoch wie beim bisherigen Modell: 140 l/min (ANR), 240 l/min (ANR).
• 20% Gewichtsreduzierung.
• Integrierte Steckverbindung ist jetzt Standard.
• Einfache Montage/Demontage des Manometers oder des digitalen Druckschalters durch Clip-Befestigung.
• 2 mögliche Einbaurichtungen für das Manometer oder den digitalen Druckschalter.
• Mehrere Montagewinkel.
• Erweiterte Montagevarianten.

Spezifikationen

• Teilenummer: IRV20-LC10
• Artikelnummer: 00695382
• Gehäusegröße: 20 [Max. Durchfluss 240 l/min (ANR)]
• Einseitige Anschlüsse: Keine
• Verschraubungen: L (Winkel)
• Rohraußendurchmesser: C10 (ø10mm)
• Befestigungswinkel: Keine
• Zubehör: Keines
• Schalttafeleinbau-Schalter: Keine
• Lieferzeit: 5 Tage
• Ursprungsland: JP
