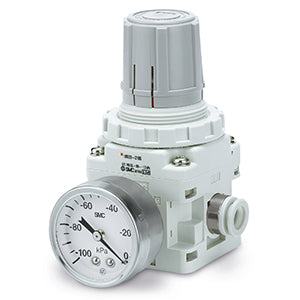

IRV10/20, Vakuumregler | IRV20-LC08G

VAKUUMREGLER

Der Vakuumregler der Serie IRV wurde entwickelt, um das Design des Modells T203 in kompakterer Bauform zu verbessern und das Angebot an Vakuumreglern zu erweitern. Verfügbare Gewindegrößen sind Rc(PT), NPT und G(PF).

Eigenschaften

• Standardisierte Einzelverrohrung.
• Der maximale Durchfluss beträgt jetzt mehr als das Doppelte des Durchflusses des bisherigen Modells: 140 l/min (ANR), 240 l/min (ANR).
• 20 % Gewichtsreduzierung.
• Integrierte Steckverbindung ist jetzt Standard.
• Manometer oder digitaler Druckschalter lassen sich dank Clipbefestigung einfach anbringen und abnehmen.
• 2 mögliche Montageausrichtungen für das Manometer oder den digitalen Druckschalter.
• Mehrere Montagewinkel.
• Erweiterte Montagevarianten.

Technische Daten

• Artikelnummer: IRV20-LC08G
• Artikelnummer: 00971683
• Baugröße: 20 [max. Durchfluss 240 l/min (ANR)]
• Einseitige Anschlüsse: Keine
• Verschraubungen: L (Winkel)
• Außendurchmesser des Anschlussrohrs: C08 (ø8 mm)
• Halterung: Keine
• Zubehör: G (mit Manometer)
• Schalttafelmontierter Schalter: Keiner
• Lieferzeit: 4 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
