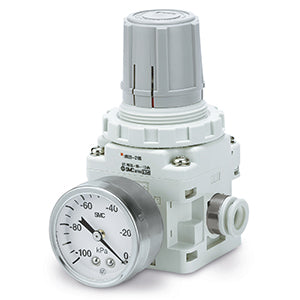

IRV10/20, Vakuumregler | IRV20-C08G

VAKUUMREGULATOR

Der Vakuumregulator der IRV-Serie wurde entwickelt, um das Design des Modells T203 in einer kompakteren Ausführung zu verbessern und das Sortiment an Vakuumregulatoren zu erweitern. Zu den verfügbaren Gewindegrößen gehören Rc(PT), NPT und G(PF).

Merkmale

• Standardisierte Einleitung.
• Der maximale Volumenstrom ist nun mehr als doppelt so hoch wie der des bestehenden Modells: 140 l/min (ANR), 240 l/min (ANR).
• 20 % Gewichtsreduzierung.
• Integrierte Einsteckverschraubung jetzt serienmäßig.
• Druckmanometer oder digitaler Druckschalter durch Befestigung mit Clip einfach anbringen/abnehmen.
• 2 mögliche Montagerichtungen für das Druckmanometer oder den digitalen Druckschalter.
• Mehrere Montagewinkel.
• Erweiterte Montagesvarianten.

Technische Daten

• Teilenummer: IRV20-C08G
• Artikelnummer: 00701494
• Einseitige Anschlüsse: Keine
• Halterung: Keine
• Verschraubungen: Gerade
• Außendurchmesser des Anschlussrohrs: C08 (ø8 mm)
• Zubehör: G (mit Druckmanometer)
• Frontmontierter Schalter: Keiner
• Gehäusegröße: 20 [Max. Volumenstrom 240 l/min (ANR)]
• Lieferzeit: 4 Tage
• Herkunftsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
