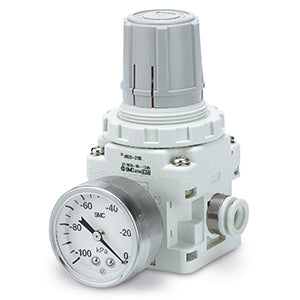

IRV10/20, Vakuumregler | IRV10-C06G

VAKUUMREGULATOR

Der Vakuumregulator der IRV-Serie wurde entwickelt, um das Design des Modells T203 in einer kompakteren Ausführung zu verbessern und das Sortiment an Vakuumregulatoren zu erweitern. Zu den verfügbaren Gewindegrößen gehören Rc(PT), NPT und G(PF).

Merkmale

• Standardisierte Einleitung.
• Der maximale Volumenstrom ist nun mehr als doppelt so hoch wie der des bestehenden Modells: 140 l/min (ANR), 240 l/min (ANR).
• 20 % Gewichtsreduzierung.
• Integrierte One-Touch-Verbindung jetzt serienmäßig.
• Druckmanometer oder digitaler Druckschalter durch Befestigung mit Clip einfach an- und abnehmbar.
• 2 mögliche Montagerichtungen für das Druckmanometer oder den digitalen Druckschalter.
• Mehrere Montagewinkel.
• Erweiterte Montagesvarianten.

Technische Daten

• Teilenummer: IRV10-C06G
• Artikelnummer: 00760713
• Gehäusegröße: 10 [Max. Volumenstrom 140 l/min (ANR)]
• Einseitige Anschlüsse: Keine
• Anschlüsse: Gerade
• Außendurchmesser des Schlauchs: C06 (ø6 mm)
• Halterung: Keine
• Zubehör: G (mit Druckmanometer)
• Frontmontierter Schalter: Keiner
• Lieferzeit: 4 Tage
• Herkunftsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
