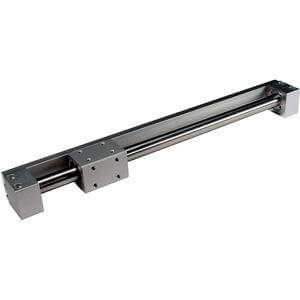

CY3R, magnetisch gekoppelter kolbenstangenloser Zylinder (mit Schienensensor) – CY3R50TF-100

• Da keine externe Leckage auftritt, kann die Serie CY in vielen verschiedenen Umgebungen eingesetzt werden. Magnetgekoppelte Zylinder verfügen über ein breites Anwendungsspektrum und sparen Bauraum. Durch den Einsatz integrierter Führungen sind Lasten und Momente möglich. Eine Vielzahl von Führungen kann verwendet werden, um die für Ihre Anwendung erforderliche Genauigkeit oder das zulässige Moment zu erreichen. Die CY ist in 9 Bohrungsgrößen von 6 mm bis 63 mm mit Standardhüben bis zu 1000 mm erhältlich. Die 5 verschiedenen Modellvarianten bieten eine größtmögliche Auswahl an Anwendungsmöglichkeiten. Magnetschalter sind standardmäßig integriert.

Hauptmerkmale

• Magnetgekoppelter kolbenstangenloser Zylinder
• Direktmontage-Ausführung, mit Schaltleiste
• Bohrungsgrößen (mm): 6, 10, 15, 20, 25, 32, 40, 50, 63
• Maximaler Betriebsdruck: 0,7 MPa
• Umgebungstemperatur: -10 bis 60 °C
• Vielzahl an Magnetschaltern erhältlich

Spezifikationen

• Anschluss: Standard
• Bohrungsgröße: 50 mm
• Anschlussgewinde: TF (G)
• Hub: 100
• Magnetschalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: CY3R50TF-100
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
