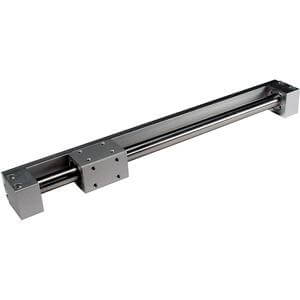

CY3R, Magnetisch gekoppelter kolbenstangenloser Zylinder (mit Schalterschiene) – CY3R20TF-800

• Da keine externen Leckagen auftreten, kann die Serie CY in vielen verschiedenen Umgebungen eingesetzt werden. Magnetisch gekoppelte Zylinder haben ein breites Anwendungsspektrum und sparen Montageplatz. Durch den Einsatz integrierter Führungen sind Lasten und Momente möglich. Es kann eine Vielzahl von Führungen verwendet werden, um die für Ihre Anwendung erforderliche Genauigkeit oder das zulässige Moment zu erreichen. CY ist in 9 Bohrungsgrößen von 6 mm bis 63 mm mit Standardhüben bis 1000 mm erhältlich. Die 5 verschiedenen Modellvarianten bieten die größte Auswahl für Anwendungen. Magnetschalter sind standardmäßig integriert.

Hauptmerkmale

• Magnetisch gekoppelter kolbenstangenloser Zylinder
• Direktmontageausführung, mit Schaltschiene
• Bohrungsgrößen (mm): 6, 10, 15, 20, 25, 32, 40, 50, 63
• Maximaler Betriebsdruck: 0,7 MPa
• Umgebungstemperatur: -10 bis 60 °C
• Vielzahl an Magnetschaltern erhältlich

Spezifikationen

• Anschluss: Standard
• Bohrungsgröße: 20 mm
• Anschlussgewinde: TF (G)
• Hub: 800
• Magnetschalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder keine bei Auswahl „Ohne Schalter“)
• Anzahl: 2 Stk. (oder keine bei Auswahl „Ohne Schalter“)

Zusätzliche Informationen

• Teilenummer: CY3R20TF-800
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
