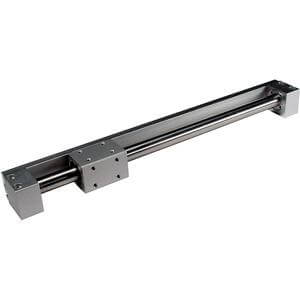

CY3R, Magnetisch gekoppelter kolbenstangenloser Zylinder (mit Schienenträger) – CY3R10-150

• Dank der leckagefreien Ausführung kann die Serie CY in den unterschiedlichsten Umgebungen eingesetzt werden. Magnetgekoppelte Zylinder bieten ein breites Anwendungsspektrum und sparen Bauraum. Durch die Verwendung integrierter Führungen sind die Aufnahme von Lasten und Momenten möglich. Verschiedene Führungsarten ermöglichen die für Ihre Anwendung erforderliche Genauigkeit oder das zulässige Moment. Die Serie CY ist in 9 Kolbendurchmessern von 6 mm bis 63 mm mit Standardhüben bis zu 1000 mm erhältlich. Die 5 verschiedenen Modellvarianten bieten die größtmögliche Auswahl für Ihre Anwendung. Magnetschalter sind serienmäßig integriert.

Hauptmerkmale

• Magnetgekoppelter kolbenstangenloser Zylinder
• Direktmontageausführung, mit Schalterschiene
• Kolbendurchmesser (mm): 6, 10, 15, 20, 25, 32, 40, 50, 63
• Maximaler Betriebsdruck: 0,7 MPa
• Umgebungstemperatur: -10 bis 60 °C
• Verschiedene Magnetschalter erhältlich

Technische Daten

• Anschluss: Standard
• Kolbendurchmesser: 10 mm
• Anschlussgewinde: (M3-Gewinde-6)(M5-Gewinde-10~15 mm)(Rc-20~63 mm)
• Hub: 150
• Magnetschalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: CY3R10-150
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
