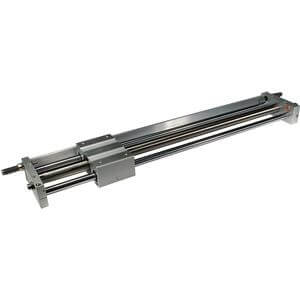

CY1L, magnetgekoppelter stangenloser Zylinder, Kugelbuchse – CY1L15H-100B

• Da keine externen Leckagen auftreten, kann die CY-Serie in vielen unterschiedlichen Umgebungen eingesetzt werden. Magnetkupplungszylinder haben eine große Bandbreite an Anwendungen und sparen Montageplatz. Lasten und Momente sind durch den Einsatz integrierter Führungen möglich. Es stehen verschiedene Führungen zur Verfügung, um die für Ihre Anwendung erforderliche Genauigkeit oder das zulässige Moment zu erreichen. CY ist in 9 Bohrungsgrößen von 6 mm bis 63 mm mit Standardhuben von bis zu 1000 mm erhältlich. Die 5 verschiedenen Modellvarianten bieten die breiteste Anwendungsauswahl. Autoschalter sind serienmäßig integriert.

Hauptmerkmale

• Schieberausführung: Kugelbuchsenlager
• Bohrungsgrößen: 6, 10, 15, 20, 25, 32 & 40 (mm)
• Huben von 50 mm bis 1000 mm
• Erhältlich mit hoher oder niedriger magnetischer Haltekraft
• Erhältlich mit Stoßdämpfern
• Autoschalterfähig

Spezifikationen

• Bohrungsgröße: 15 mm
• Anschlussgewinde: Rc (oder M-Gewinde für Bohrung 6 bis 15)
• Magnetische Haltekraft: H (Große Haltekraft)
• Hub: 100
• Ausstattung: B (Stoßdämpfer (2 Stk.))
• Autoschalter: Keiner
• Fühlerkabel oder vorkabelierter Anschluss: 0,5 m (oder keiner im Fall ohne Schalter)
• Anzahl: 2 Stk. (oder keiner im Fall ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CY1L15H-100B
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
