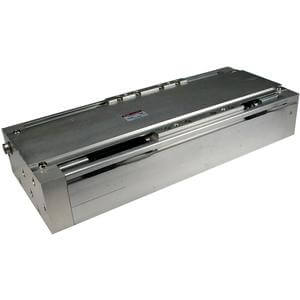

CY1H, magnetisch gekoppelter stangenloser Zylinder, hochpräziser Führungszylinder – CY1HT32-100

• Da keine externen Leckagen auftreten, kann die CY-Serie in vielen unterschiedlichen Umgebungen eingesetzt werden. Magnetgekoppelte Zylinder haben ein breites Anwendungsspektrum und sparen Montageplatz. Durch den Einsatz integrierter Führungen können Kräfte und Momente aufgenommen werden. Es stehen verschiedene Führungen zur Verfügung, um die für Ihre Anwendung erforderliche Genauigkeit oder das zulässige Moment zu erreichen. CY ist in 9 Bohrweiten von 6 mm bis 63 mm mit Standardhuben von bis zu 1000 mm erhältlich. Die 5 verschiedenen Modellvarianten bieten die größte Auswahl an Anwendungsmöglichkeiten. Endlagenschalter sind serienmäßig integriert.

Hauptmerkmale

• Hochpräzise Führung
• Bohrweiten: 6, 10, 15, 20, 25 & 32 (mm)
• Hube von 100 mm bis 1000 mm
• Mit Stoßdämpfern erhältlich
• Mit Endlagenschaltern kompatibel

Spezifikationen

• Führungsziffer: T (2 Achsen)
• Bohrweite: 32 mm
• Hub: 100 mm
• Einstellung: Einstellschraube
• Endlagenschalter: Ohne Schalter
• Fühlerkabel oder vorkabelierter Anschluss: 0,5 m (oder gar keiner bei „Ohne Schalter“)
• Anzahl: 2 Stk. (oder gar keine bei „Ohne Schalter“)

Zusätzliche Informationen

• Teilenummer: CY1HT32-100
• Lieferzeit (Tage): 19
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
