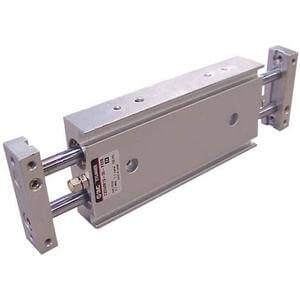

CXSWM, Doppelstangenzylinder, durchgehende Kolbenstange, Gleitlager – CXSWM32TF-50

• Die Serie CXS ist in sechs Bohrungsgrößen und mit Hublängen bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine sehr präzise Verdrehsicherung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Materialhandhabungsaufgaben. Die CXS kann sowohl mit Reed- als auch mit elektronischen Sensoren verwendet werden. Erhältlich in Reinraumausführung.

Hauptmerkmale

• Doppelstangen-Zylinder: doppelte Kolbenstange
• Bohrungsgrößen: 6, 10, 15, 20, 25, 32 (mm)
• Hübe von 10 mm bis 100 mm, abhängig von der Bohrungsgröße
• Vielzahl an Sensoren und verschiedene Leitungslängen

Spezifikationen

• Bohrungsgröße: 32 mm
• Gewinde: TF (ø25, ø32 Bohrung: G 1/8)
• Hub: 50 mm
• Sensor: Ohne Sensor
• Anzahl: 2 Stk. [Oder keine bei Ausführung ohne Sensor]

Zusätzliche Informationen

• Teilenummer: CXSWM32TF-50
• Lieferzeit (Tage): 33
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
