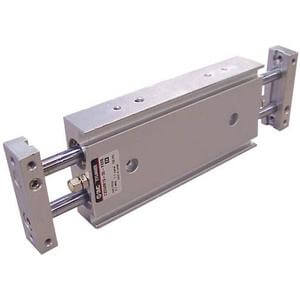

CXSWM, Doppelstangenzylinder, durchgehende Kolbenstange, Gleitlager – CXSWM25TF-50

• Die Serie CXS ist in sechs Kolbendurchmessern und mit Hüben bis 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine sehr präzise verdrehgesicherte Ausführung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder die Handhabung leichter Lasten. Die CXS kann sowohl mit Reed- als auch mit elektronischen Sensoren verwendet werden. Erhältlich in Reinraumausführungen.

Hauptmerkmale

• Doppelstangenzylinder: zwei Kolbenstangen
• Kolbendurchmesser: 6, 10, 15, 20, 25, 32 (mm)
• Hübe von 10 mm bis 100 mm, abhängig vom Kolbendurchmesser
• Verschiedene Sensoren und unterschiedliche Leitungslängen erhältlich

Spezifikationen

• Kolbendurchmesser: 25mm
• Anschlussgewinde: TF (ø25,ø32 Bohrung: G 1/8)
• Hub: 50mm
• Auto-Sensor: Ohne Sensor
• Anzahl: 2 Stk. [bzw. keine bei Ausführung ohne Sensor]

Zusätzliche Informationen

• Artikelnummer: CXSWM25TF-50
• Lieferzeit (Tage): 32
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
