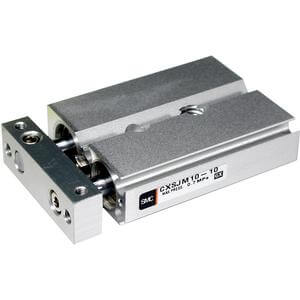

CXSJ, Doppelstangenzylinder, kompakte Bauform – CXSJM32TF-40

• Die Serie CXS ist in sechs Bohrungsgrößen und mit Hublängen bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und verfügt über eine hochpräzise Verdrehsicherung. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Materialhandhabung. Die CXS kann mit Reed- oder Halbleiterschaltern verwendet werden. Auch in Reinraumausführungen erhältlich.

Hauptmerkmale

• Doppelstangenzylinder, kompakte Ausführung
• Gleitlager oder Kugelbuchsenlager
• Bohrungsgröße (mm): 6, 10, 15, 20, 25, 32
• Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
• Automatikschalter erhältlich
• Zusätzlich als Sonderanfertigung erhältlich.

Technische Daten

• Bohrungsgröße: 32 mm
• Hub: 40 mm
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m [oder keine bei Ausführung ohne Schalter]
• Verrohrung: Standardanschlüsse
• Anzahl: 2 Stück [oder keine bei Ausführung ohne Schalter]
• Option: Keine
• Automatikschalter: Kein Schalter
• Gewindetyp: TF (G)
• Lagerausführung: M (Gleitlager)

Weitere Informationen

• Artikelnummer: CXSJM32TF-40
• Lieferzeit (Tage): 26
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
