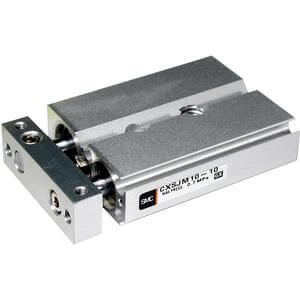

CXSJ, Zylinder mit zwei Kolbenstangen, Kompakttyp – CXSJM32-50

• Die Serie CXS ist in sechs Kolbendurchmessern und mit Hublängen bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine sehr genaue, nicht rotierende Ausführung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder den leichten Materialumschlag. Der CXS kann mit Reed- oder Halbleiterschaltern verwendet werden. Erhältlich in Reinraumausführungen.

Hauptmerkmale

• Doppelstabzylinder, kompakte Ausführung
• Gleitlager oder Kugellager
• Kolbendurchmesser (mm): 6, 10, 15, 20, 25, 32
• Standard-Hublängen (mm): 10, 20, 30, 40, 50, 75, 100
• Autoschalter erhältlich
• Zusätzlich als Sonderanfertigung erhältlich.

Technische Daten

• Lagertyp: M (Gleitlager)
• Kolbendurchmesser: 32 mm
• Gewindetyp: Rc (oder M-Gewinde für Kolbendurchmesser von 6 bis 25)
• Anschlüsse: Standardanschlüsse
• Hub: 50 mm
• Autoschalter: Kein Schalter
• Anschlusskabel oder vorkabelter Stecker: 0,5 m [oder kein Anschluss bei keinem Schalter]
• Anzahl: 2 Stk. [oder kein Anschluss bei keinem Schalter]
• Option: Keine

Zusätzliche Informationen

• Teilenummer: CXSJM32-50
• Lieferzeit (Tage): 26
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790
